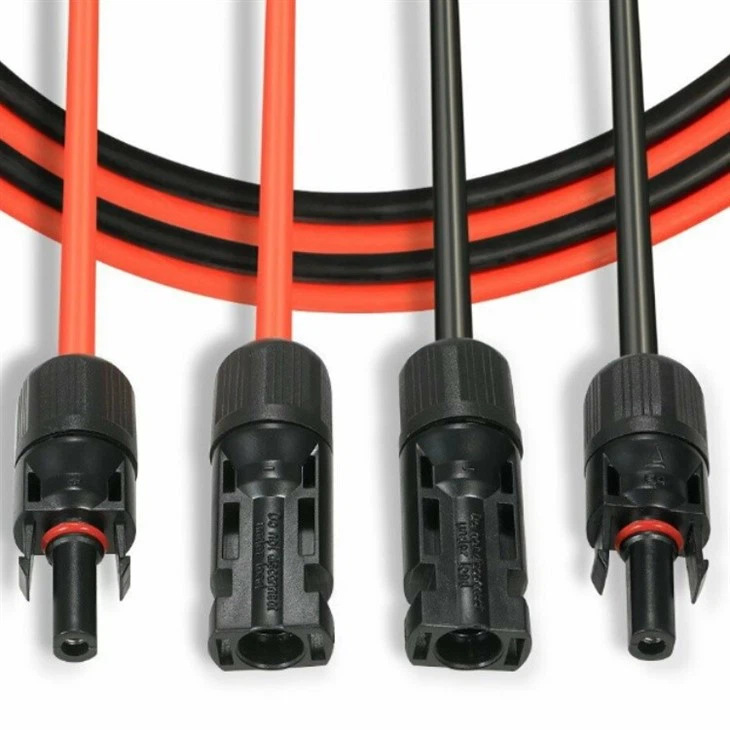

Đầu nối tấm pin mặt trời Mc4
Mạnh mẽ và đáng tin cậy.
Được làm bằng vật liệu chất lượng cao
Cài đặt đơn giản.
Cắm và chơi
Bảo trì dễ dàng
Hiệu quả cao
Mô tả
Đầu nối tấm pin mặt trời mc4 được thiết kế để xử lý điện áp và dòng điện cao do các tấm pin mặt trời tạo ra, đảm bảo kết nối an toàn và đáng tin cậy.
kết nối tấm pin mặt trời mc4 được làm từ vật liệu chất lượng cao có thể chịu được các dải thời tiết khắc nghiệt nhất, khiến chúng trở nên lý tưởng khi sử dụng ngoài trời.
Đầu nối tấm pin mặt trời mc4 rất dễ lắp đặt, với bộ phận thiết kế cắm và chạy đơn giản giúp việc kết nối các tấm pin mặt trời với lưới điện nhanh chóng và dễ dàng.
Đầu nối tấm pin mặt trời mc4 cũng dễ bảo trì với thiết kế ít bảo trì và yêu cầu bảo trì tối thiểu.
Hiệu suất cao giảm thiểu tổn thất năng lượng và đảm bảo rằng càng nhiều năng lượng do các tấm pin mặt trời tạo ra được đưa vào lưới điện càng tốt.
Các thông số kỹ thuật
| Hệ thống kết nối |
Ø4mm |
| Điện áp định mức |
1000 V DC% 2f1500 V DC (T% c3% 9cV) 1) 600 V DC/1000 V DC/1500 V DC (UL)2) 1500 V DC (JET) 3) |
| Xếp hạng mức độ TÜV85 hiện tại) |
39 A (2,5 mm²/14 AWG) 45 A (4.0 mm²/12AWG) 53 A (6.0 mm²/10AWG) 69 A (10.0 mm²/8 AWG) |
| Điện áp xung định mức 12 kV (1000 V) |
12kV (1000V) 16kV (1500V) |
| Nhiệt độ môi trường xung quanh |
-40 độ ...+85 độ (TÜV/UL) |
| Giới hạn nhiệt độ trên |
115 độ (TUV) |
| Lớp bảo vệ, được chèn rút phích cắm |
IP65/IP68 (1h/1m) IP2X |
| Loại quá điện áp/loại ô nhiễm |
CÁT III/3 |
| Điện trở tiếp xúc của đầu nối |
Nhỏ hơn hoặc bằng 0,2 mΩ |
| Lớp an toàn |
II |
| Hệ thống kết nối |
MULTICAM |
| Kiểu kết nối | uốn |
| Tài liệu liên hệ | Đồng, đóng hộp |
| Vật liệu cách nhiệt |
PA |
| Hệ thống khóa (UL) | lõm vào |
| Lớp chống cháy |
UL{{0}}V0 |
| Kháng amoniac (theo quy chuẩn kỹ thuật DLG) | Q60095359 |
IP67 Chống Thấm Nước
Vòng chống nước IP67 trên bộ chuyển đổi đầu nối cáp năng lượng mặt trời nam là giải pháp hoàn hảo để bịt kín nước, bụi bẩn và chống ăn mòn. Các đầu nối cáp mở rộng MC 4 này ổn định và an toàn với khóa tích hợp để đảm bảo độ bền trong môi trường ngoài trời.
Cắm và chạy

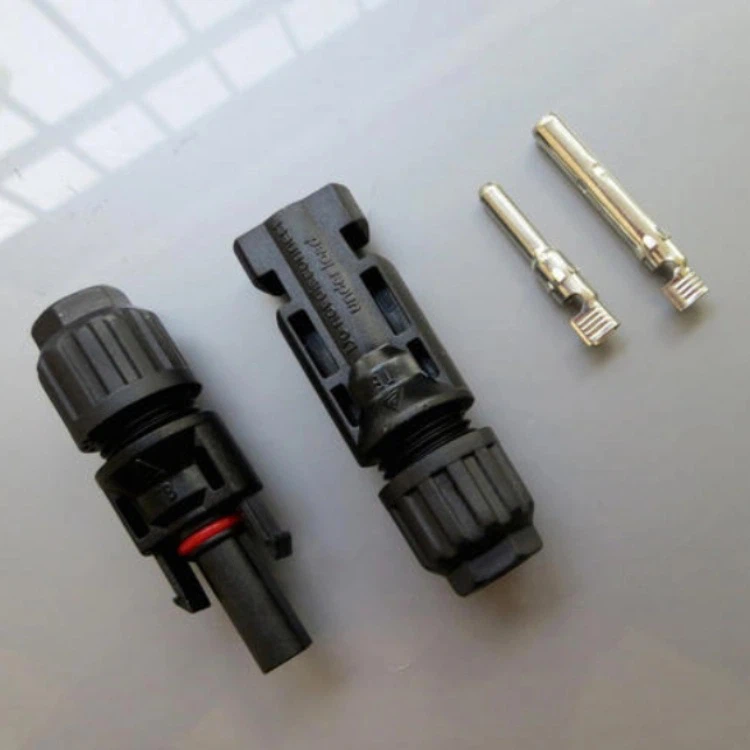

Kết nối - đẩy đầu nối nam và nữ đối diện nhau. Tách biệt - nhấn xuống cả hai mặt của khóa tích hợp và kéo đầu nối nam và nữ.
Cáp bền
Cáp được làm từ 4 lớp đồng đóng hộp, cao su, cách điện và PVC và được thiết kế để có tuổi thọ 15 năm.
Chi tiết
Tham khảo dự án
