Làm thế nào để cài đặt khung quang điện trên các loại mái khác nhau?

Hỗ trợ quang điện là một hỗ trợ đặc biệt được thiết kế để đặt, lắp đặt và sửa chữa các tấm pin mặt trời trong hệ thống phát điện mặt trời. Vật liệu chung là hợp kim nhôm, thép carbon và thép không gỉ. Trong quá trình cài đặt cụ thể, cần phải chọn phương pháp lắp đặt phù hợp theo các loại mái khác nhau.

Mái bê tông xi măng

Hệ thống hỗ trợ năng lượng mặt trời gắn trên mái xi măng sẽ sử dụng xi măng làm nền tảng hỗ trợ.

Có hai cách sản xuất cơ bản, như sau:

1. Đúc nền xi măng tại chỗ.

Ưu điểm: Nó kết hợp với mái nhà, có nền tảng vững chắc và tiêu thụ ít xi măng.

Nhược điểm: Cần phải chôn thanh thép trước trên nóc tòa nhà, hoặc kết nối nền xi măng và mái nhà bằng vít mở rộng, dễ làm hỏng lớp chống thấm của mái nhà, và dễ rò rỉ trên thời gian dài

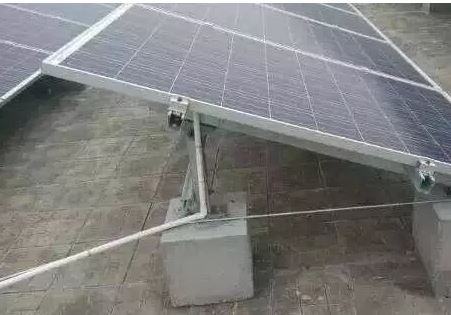

2. Cần tính toán chính xác tốc độ gió trung bình hàng năm và hướng gió trong các mùa khác nhau tại khu vực dự án và tính toán áp lực gió dương và âm. Sau đó, trọng lượng của nền xi măng có thể được tính bằng áp lực gió. Các khối xi măng tiền xử lý có cùng kích thước được vận chuyển đến công trường để lắp đặt.

2. Mái ngói thép màu

Gạch thép màu thường được sử dụng trong các tòa nhà có kết cấu thép nhẹ, thường được tìm thấy trong các nhà máy và nhà kho tiêu chuẩn. Kết cấu thép nhẹ sử dụng gạch thép màu nhẹ làm mái nhà, và nhịp có thể được thực hiện rất lớn. Nó rất thích hợp cho việc đặt các thành phần pin mặt trời quy mô lớn. Các khu công nghiệp trong thành phố là tất cả các tòa nhà tiêu chuẩn được xây dựng cùng nhau. Chúng có số lượng và diện tích lớn, và thường có thể xây dựng hàng chục megawatt trạm năng lượng mặt trời tại một thời điểm.

Gạch thép màu được làm bằng tấm kim loại mỏng được bọc bằng tấm xốp, và không thể cố định bằng phương pháp truyền thống. "Lịch thi đấu" đặc biệt là cần thiết. Các vật cố sẽ không phá hủy cấu trúc ban đầu, và sẽ không gây rò rỉ mái nhà hoặc làm hỏng toàn bộ cấu trúc.

Từ quan điểm của khả năng chịu tải: nếu được lắp đặt ở góc tốt nhất, không thể tránh khỏi việc sử dụng nhiều dấu ngoặc để tăng trọng lượng của mái nhà. Từ quan điểm an toàn, theo độ nghiêng tối ưu, các thành phần không thể song song với mái nhà. Khi gió thổi, áp lực gió bổ sung sẽ được tạo ra, điều này sẽ gây ra các mối nguy hiểm an toàn tiềm ẩn. Tóm lại, các thành phần chỉ có thể được đặt phẳng trên mái của gạch thép không gỉ. Số lượng các thành phần được cài đặt chỉ liên quan đến diện tích và trọng lượng của mái nhà, và nó không có ý nghĩa để tối ưu hóa.

3. Kết cấu mái nghiêng

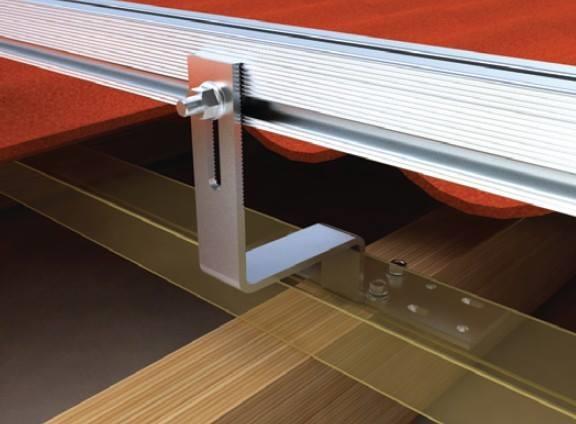

Điều này đề cập đến mái bê tông nghiêng dưới bề mặt gạch. Phương pháp cài đặt thường là để mở gạch, mở rộng vít lên xuống trong bê tông, cài đặt bộ chuyển đổi móc, và sau đó che lại gạch. Điều quan trọng là kiểm soát vị trí của vít mở rộng ở xa đáy của gạch. Nếu bạn muốn trông đẹp hơn, bạn cũng có thể cần nhìn thấy một khoảng trống ở cạnh dưới của gạch. Cần chú ý đặc biệt đến độ dày của bê tông, không thể phá hủy cấu trúc chống thấm của mái nhà.

Mảng quang điện là sự kết nối của nhiều mô-đun quang điện và nhiều tế bào quang điện hơn. Có hai cách để kết hợp các mảng quang điện với các tòa nhà: lắp đặt mái nhà và lắp đặt mặt tiền bên. Hai cách này có thể bao gồm hầu hết các cài đặt mảng quang điện của tòa nhà.
